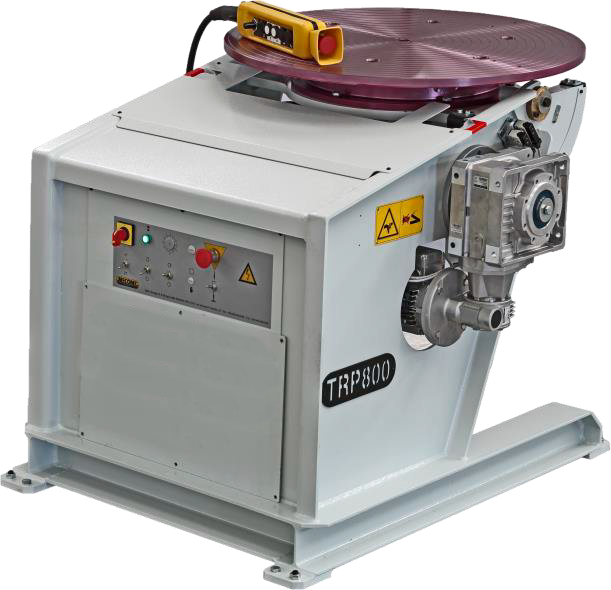

TRP – Poziționare de masă turnantă pentru sarcini grele

Seria TRP de pozitionare de masa de sudura acopera o gama de 13 modele diferite, cu capacități de la 300 la 25000 Kg.

Prin poziționarea corectă a sudurii, folosind înclinarea și rotația mesei, se pot obține beneficii considerabile atât în ceea ce privește viteza, cât și calitatea. Structura dispozitivului de poziționare a plăcii rotative pentru sarcini grele a fost proiectată pentru a suporta sarcinile așteptate fără vibrații sau deformare elastică care ar putea interfera cu calitatea sudurii. Mesele suport pentru piese sunt sprijinite pe o placă de împingere cu rulmenți cu bile preîncărcate care asigură fiabilitatea pe termen lung.
Rotația este asigurată de o unitate de reducere acționată de motor care se cuplează în dantura plăcii de împingere. Motorul este furnizat pe c.a. cu vitezometru care menține constantă viteza de rotație, chiar dacă sarcinile excentrice provoacă o modificare a factorului de cuplu.
Pentru modelele TRP 300 – TRP 1200 mișcarea de înclinare se realizează prin intermediul unui angrenaj acționat electric în c.a.
Pentru modelele TRP 2000 – TRP 25000 mișcarea de înclinare se realizează prin cilindru hidraulic cu supapă de siguranță și supapă „overcenter” care menține constantă viteza de înclinare, chiar dacă sarcinile excentrice determină modificarea factorului de înclinare. Pentru continuitatea electrică a mesei se folosește o bornă purtătoare de curent cu un contact glisant cu autocurățare (cupru – broz) care transportă 500A. Toate componentele electrice sunt găzduite într-o cutie de relee în interiorul poziționerului. Pe usa sunt instalate toate butoanele pentru miscarile pozitionatorului si procesul de sudare.

Este prevazuta si o telecomanda, cu aceleasi comenzi si lungimea cablului de 5 mt. Pentru siguranță, comenzile operatorului sunt reduse la 24 V.

TRP series tech values

TRP Model	Capacity kg	Dish Ø mm	Torque Kgm	Bending mom. Kgm	Rotation speed rpm	Inclination	A mm	B mm	Weight kg	Earth Amp
300	300	500	15	50	0.300-3.00	Elettrica	760	835	160	500
500	500	700	50	90	0.070-2.10	Elettrica	800	920	360	500
800	800	800	75	210	0.056-1.68	Elettrica	840	920	440	500
1200	1200	900	90	310	0.047-1.43	Elettrica	840	920	560	500
2000	2000	1200	210	550	0.020-0.70	Oleodinamica	900	1010	1030	500
3000	3000	1300	420	820	0.018-0.60	Oleodinamica	950	1040	1300	500
4500	4500	1400	500	1150	0.019-0.58	Oleodinamica	1000	1060	1500	500
6000	6000	1500	700	2000	0.017-0.50	Oleodinamica	1030	1090	2000	800
8000	8000	2000	900	2500	0.013-0.40	Oleodinamica	1100	1300	3500	800
12000	12000	2000	1300	4000	0.011-0.34	Oleodinamica	1300	1500	5200	800
15000	15000	2000	1600	5000	0.010-0.30	Oleodinamica	1570	1750	6300	800
20000	20000	2200	2200	6500	0.009-0.28	Oleodinamica	1800	1950	9000	800
25000	25000	2500	3000	12000	0.008-0.25	Oleodinamica	1770	2090	14000	800

TRP – heavy duty turntable positioners series is completed by two more models: TRFO and TREV/TRFV:

TRFO

Fixed horizontal turning table (for welding applications)
Ideal for vertical positioning of large tanks.

TRFO Tech data:

TRFO Modello	Payload kg	Ø Dish D mm	Bending Moment Kgm	Optional Rays	Dish thickness E mm	Dish Height H mm	Rot. Speed min rpm	Rot. Speed max rpm	max Ø @ 25 cim/min mm	min Ø mm
1000	1000	800	50	4	20	500	0.040	1.20	2000	270
3000	3000	1000	120	4	20	500	0.027	0.80	3000	400
5000	5000	1200	210	6	25	500	0.020	0.60	4000	540
8000	8000	1200	420	6	25	500	0.016	0.48	5000	670

TREV

TREV – Raisable Vertical Turning Table (for welding applications).

The movement is obtained with a hydraulic cylinder controlled by PLC mod. TREV For these types of turntable there are two versions:

with the units fixed on the floor
with the idle unit movable on tracks.

TRV

TRV – Vertical turning table (for welding applications)

(vertical turntable) with opposed turntable for positioning big works such as: trucks frames, coach, basements etc. The main configurations of such system may be divided into two different types:

With fixed horizontal axis mod. TRFV
With raisable horizontal axis.

For both types we can have the two tables (drive and idle) fixed to the ground or the idle one mobile on a trolley (empty translation).

TRFV Series Technical Features

TRFV Model	Payload T. mot. kg	Payload T. mot. + T. folle kg	Mt kgm	Mf kgm	A mm	Speed min rpm	Speed max rpm	Ø Table D mm	Height center table H1 mm
1000	500	1000	110	250	500	0.040	1.20	800	1000
3000	1500	3000	210	750	500	0.027	0.80	800	1000
5000	2500	5000	420	1250	500	0.020	0.60	1000	1000
10000	5000	10000	800	2500	500	0.019	0.58	1200	1300
16000	8000	16000	1300	4000	500	0.013	0.40	1500	1500
25000	12500	25000	1600	6250	500	0.012	0.36	1500	1600

Pretul afisat este pentru produsul de mai jos. Se pot bugeta produse pana la 20.000 Kg greutate suportata.

Positioner D-TLP-03, Max. load 300kg, Øtable 600mm with 80mm bore,
Rot.speed 0.11-1.8rpm, Tilt angle 0- 90°

Tilt speed 15sec/90°,
Max. eccentricity 150mm,
Max. gravity 200mm,
400V-AC/0.18kW,
Remote control and
Double foot pedal (start/stop-left/right) included,
Color RAL7016 /RAL 6037
