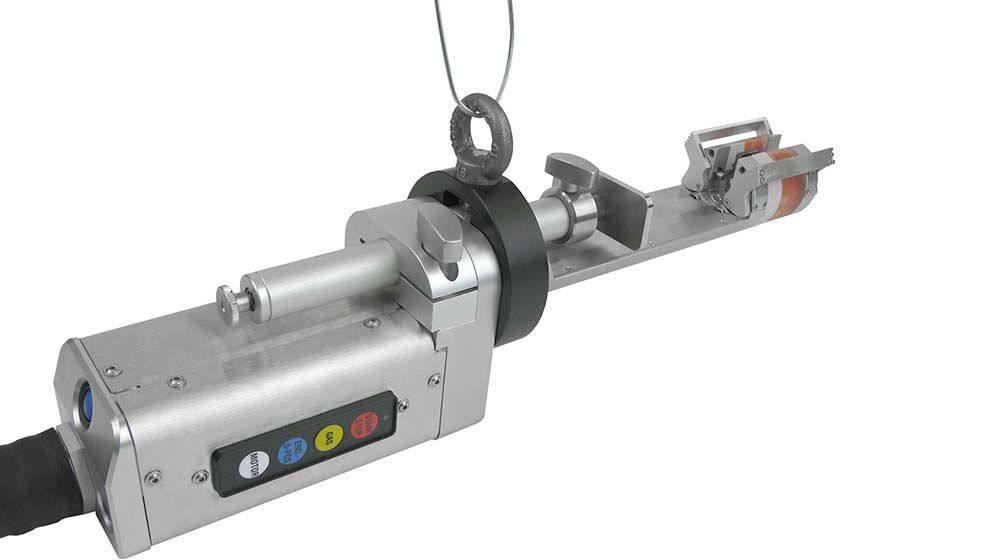

Cap de sudare orbitală închis HX 12P

Dimensiuni de lucru HX 12P
Diametru exterior [mm] 9,50 – 13,30 [inch] 0.374 – 0.524
Grosimea peretelui [mm] 0,50 – 0,80 [inch] 0.020 – 0.031
Diametru electrod [mm] 1,6 mm [inch] 0,063

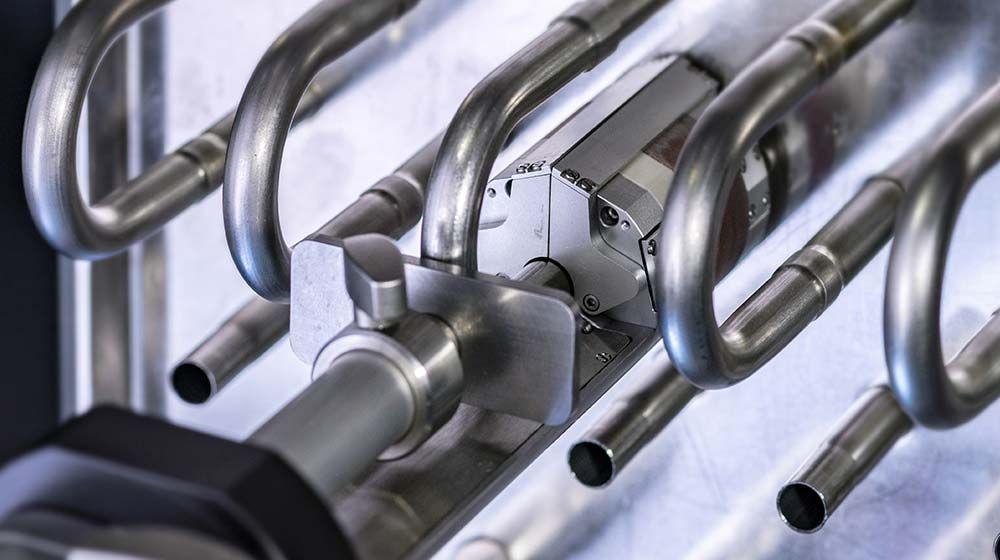

„HX” înseamnă „schimbător de căldură” și pentru sudarea coturilor premontate în fascicule de țevi strânse ale schimbătoarelor de căldură într-o bobină de țeavă nu există altă soluție la fel de eficientă ca aceasta, în lume!

Sudarea țevilor din oțel inoxidabil se face economic și cu o calitate superioară prin procedura TIG:
Capetele de sudură orbitală HX, unice la nivel mondial cu tehnologia lor automată de sudare sunt soluția pentru o producție eficientă și de înaltă calitate

Sudare extrem de scurtă:
·       timp de sudare de 30s/tub
·       până la 250 de suduri pe cap și schimb
·       timp de pregătire cu 50% mai mic comparativ cu munca manuală

Distanțe între tuburi:
HX 12P: Sub 40 mm (1:57″)

Pentru diametrele exterioare ale tubului:
HX 12P: 9,5 … 13,3 mm (0,37″ … 0,52″)

Manevrarea ușoară:

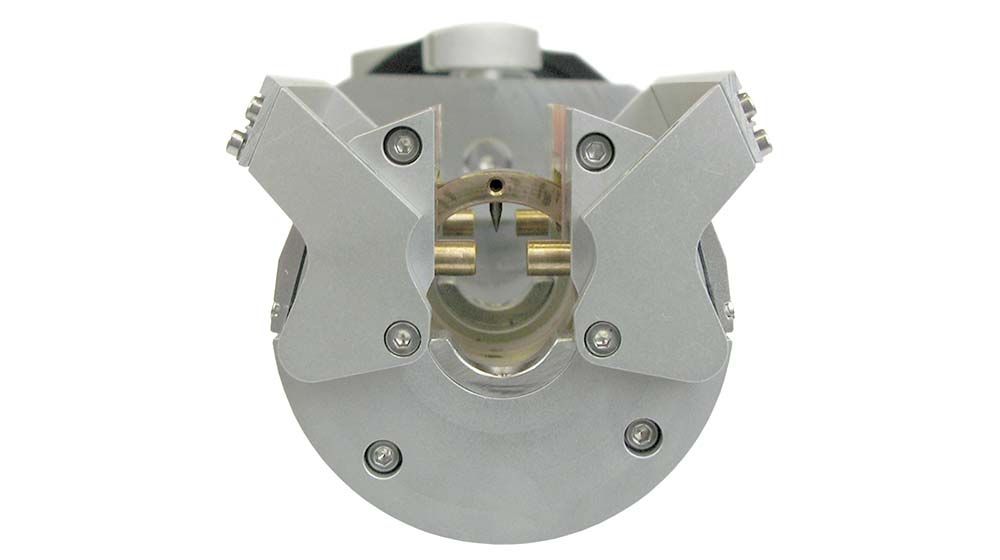

Capul HX 12P este rotit deschis, așezat în jurul tubului și fixat pneumatic
După procesul de pornire, capul răcit cu apă este inundat cu gaz argon iar sudarea are loc automat, rezultând astfel o calitate superioară.
Sistemul Orbitalum asigură o sudură curată, pătrundere completă, fără adâncituri, goluri sau grătare în interiorul tubului

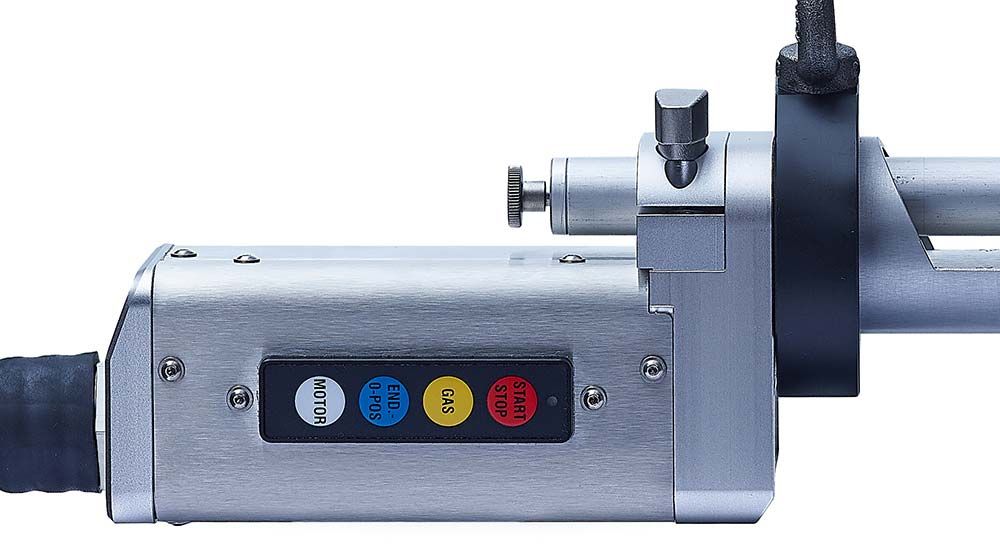

Prinderea și pornirea este realizată prin intermediul butonului de la capul de sudare

Lucrul cu sistemul Orbitalum este atât de ușor și de fiabil încât chiar și operatorii semicalificați obțin rezultate de sudare de top
Practica a arătat că, cu sistemul Orbitalum rata de respingere este redusă de la 4% la sub 0,7%
Un alt avantaj este acela că un operator poate opera mai multe capete de sudură în același timp, ceea ce crește semnificativ eficiența producției
Designul compact are ca rezultat o manevrare simplă
Spre deosebire de capetele de sudură deschise, toate conexiunile pentru curentul, gazul și apa de răcire sunt integrate în cap HX 12P
Pentru o bună manevrare a capetelor Orbitalum, acestea sunt conectate cu furtunuri flexibile de 7,5 m lungime cu sursa de alimentare pentru sudare HX 12P, impresionează cu un design foarte drept, care permite rotirea ușoară a capului.

Alte avantaje:
Foarte rezistent prin carcasa rotorului răcită cu lichid
Posibilitate de sudare orizontală, laterală și înclinată
Foarte robust
Design ergonomic
Cele mai bune rezultate de sudare chiar și cu personal semicalificat
