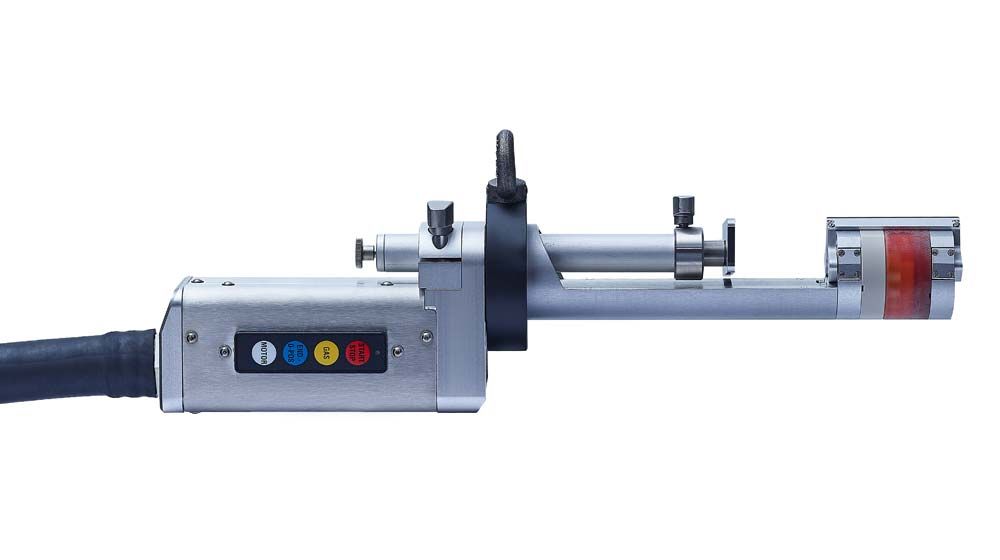

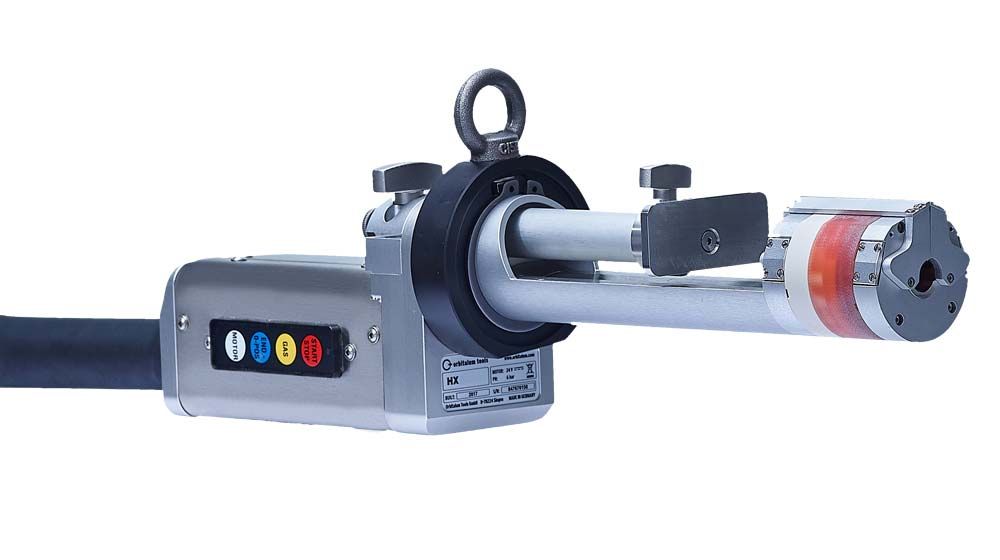

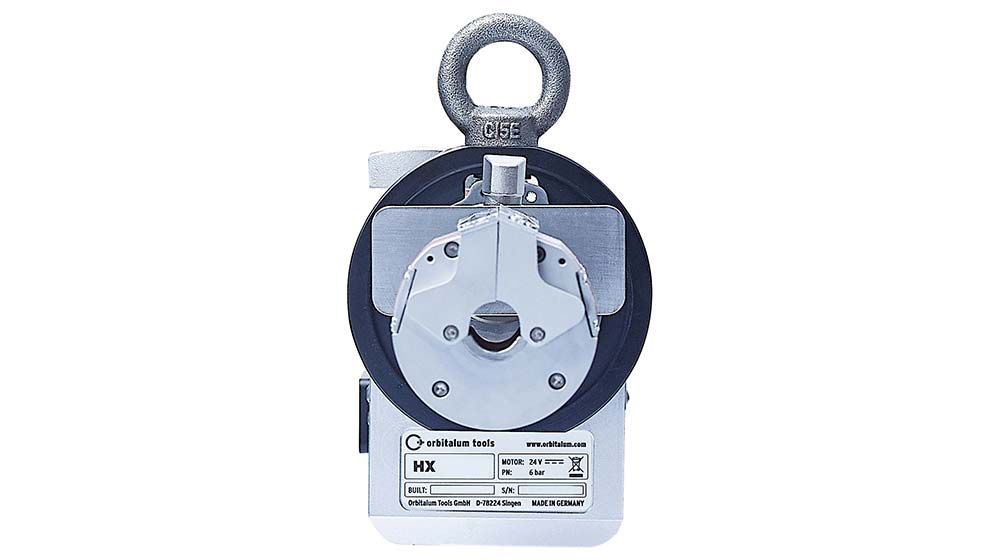

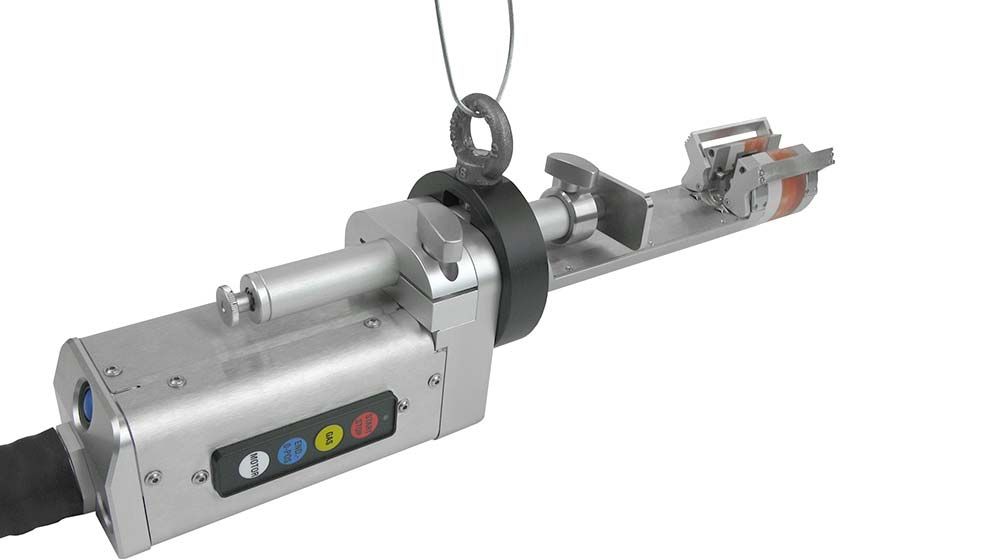

Cap de sudare orbital închis HX 25P

Dimensiuni de lucru HX 25P
Diametru exterior [mm] 18,00 – 25.40 [inch] 0.708 – 1.000
Grosime perete [mm] 0,5 – 1,0 [inch] 0.016 – 0.039
Diametru electrod [mm] 1,6 mm [inch] 0,063

 Distanțe între tuburi:
HX 25P: Sub 60 mm (2:36″)

Pentru diametrele exterioare ale tubului:
HX 25P:18,0 … 25,4 (0,71″ … 1:00″)

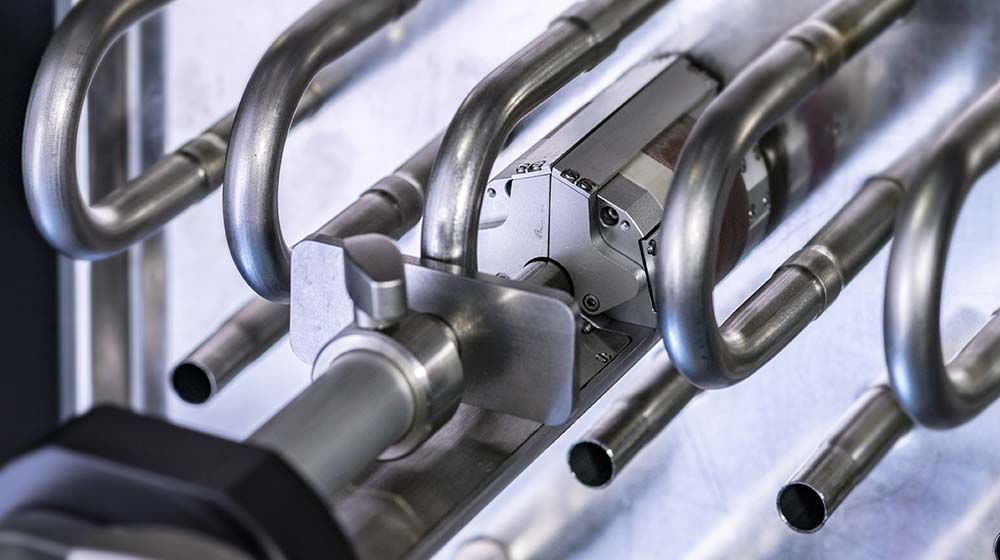

„HX” înseamnă „schimbător de căldură” și pentru sudarea coturilor premontate în fascicule de țevi strânse ale schimbătoarelor de căldură într-o bobină de țeavă nu există altă soluție la fel de eficientă ca aceasta, în lume!

Sudarea țevilor din oțel inoxidabil se face economic și cu o calitate superioară prin procedura TIG:
Capetele de sudură orbitală HX 25P, unice la nivel mondial cu tehnologia lor automată de sudare sunt soluția pentru o producție eficientă și de înaltă calitate.

Sudare extrem de scurtă:
·       timp de sudare de 30s/tub
·       până la 250 de suduri pe cap și schimb
·       timp de pregătire cu 50% mai mic comparativ cu munca manuală

Manevrarea ușoară:

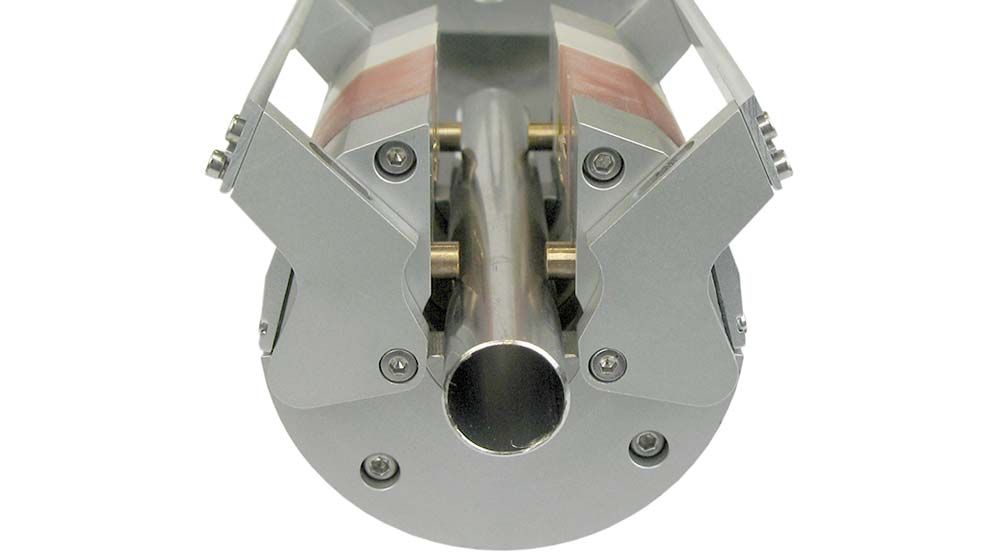

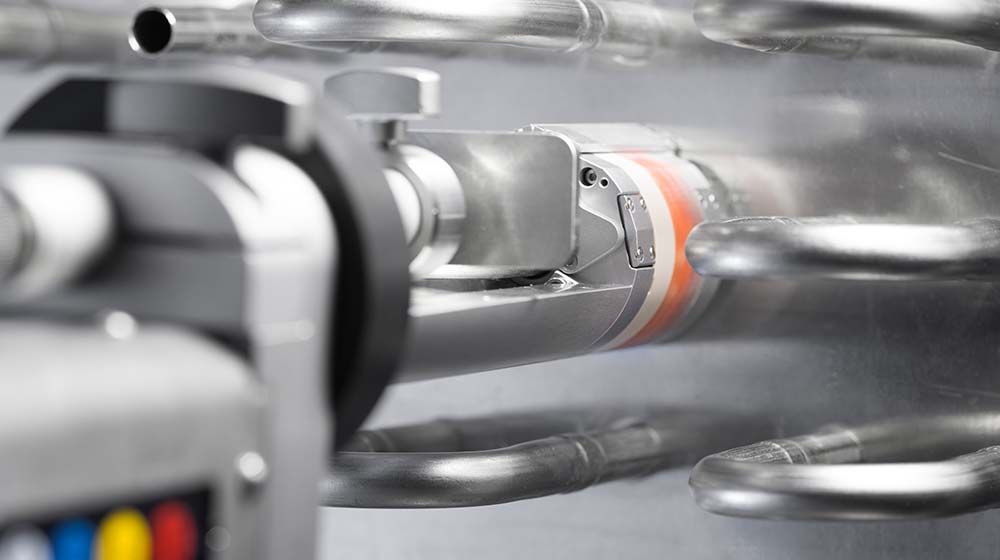

Capul HX 25P este rotit deschis, așezat în jurul tubului și fixat pneumatic. După procesul de pornire, capul răcit cu lichid este inundat cu gaz argon iar sudarea are loc automat, rezultând astfel o calitate superioară.

Sistemul Orbitalum asigură o sudură curată, pătrundere completă, fără adâncituri, goluri sau grătare în interiorul tubului

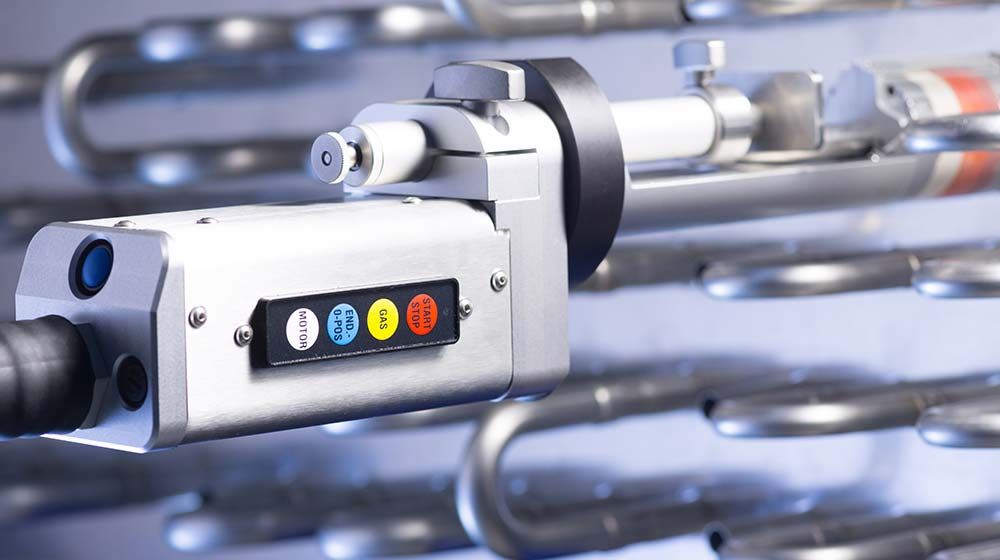

Prinderea și pornirea este realizată prin intermediul butonului de la capul de sudare
Lucrul cu sistemul Orbitalum este atât de ușor și de fiabil încât chiar și operatorii semicalificați obțin rezultate de top în procesul de sudare
Practica a arătat că, cu sistemul Orbitalum rata de respingere este redusă de la 4% la sub 0,7%
Un alt avantaj este acela că un operator poate opera mai multe capete de sudură în același timp, ceea ce crește semnificativ eficiența producției
Designul compact are ca rezultat o manevrare simplă
Spre deosebire de capetele de sudură deschise, toate conexiunile pentru curentul, gazul și lichidul de răcire sunt integrate în cap HX 25P
Pentru o bună manevrare a capetelor Orbitalum, acestea sunt conectate cu furtunuri flexibile de 7,5 m lungime cu sursa de alimentare pentru sudare

HX 25P, impresionează cu un design foarte drept, care permite rotirea ușoară a capului.

Alte avantaje:
Foarte robust
Design ergonomic

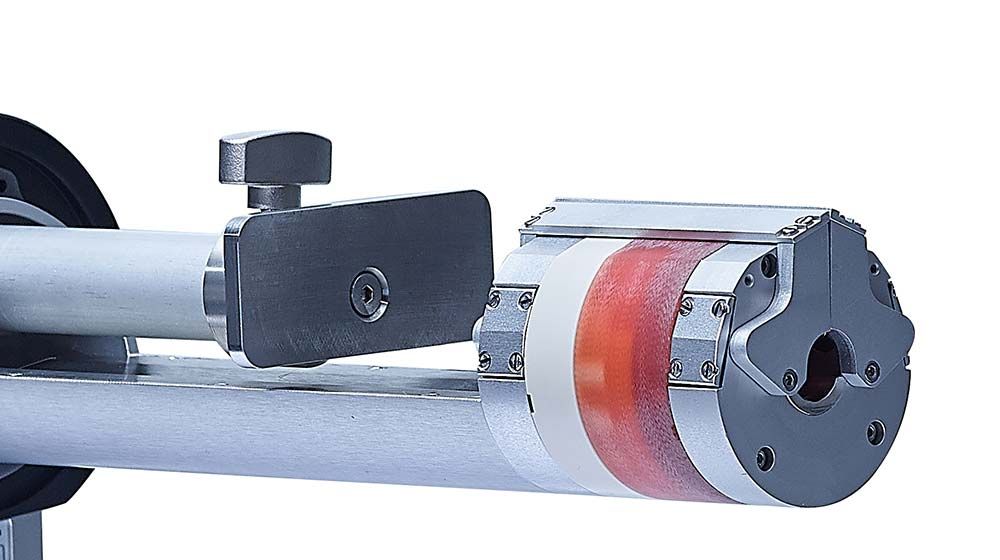

Foarte rezistent prin carcasa rotorului răcită cu lichid
Posibilitate de sudare orizontală, laterală și înclinată
Cele mai bune rezultate de sudare chiar și cu personal semicalificat
